En France, le câblage électrique suit la norme NF C 15-100 : utilisez le bleu pour le neutre, le vert/jaune pour la terre (masse) et le marron, le noir ou le rouge pour les fils de phase. Ne jamais interchanger ces couleurs car cela crée des risques de sécurité graves. Les installations d’avant 1970 peuvent utiliser des schémas de couleurs différents, il est donc toujours conseillé de vérifier avec un multimètre avant de travailler sur des systèmes plus anciens. Vous devez couper l’alimentation au tableau de distribution et utiliser des outils correctement isolés pour tout travail électrique. Les sections suivantes expliquent les protocoles de sécurité critiques qui empêchent des erreurs mortelles.
Principales conclusions
- Le fil bleu est le conducteur neutre (N) qui renvoie le courant au fournisseur d’électricité et maintient un potentiel de tension nul.
- Le fil vert/jaune rayé fonctionne exclusivement comme le conducteur de terre (PE) pour la sécurité électrique.
- Les fils de phase sont généralement de couleur marron, rouge ou noir et transportent le courant électrique de la source vers les appareils.
- Les installations plus anciennes (avant 1970) peuvent utiliser des normes de couleur différentes : rouge pour le neutre, vert pour la phase, blanc/gris pour la terre.
- Des couleurs de fils confus peuvent provoquer des courts-circuits, des risques d’électrocution et des dangers d’incendie, il est donc toujours conseillé de vérifier avec un multimètre.
L’importance des codes de couleurs dans le câblage électrique
Lorsque vous travaillez avec des systèmes électriques, vous constaterez que le code couleur des fils n’est pas simplement décoratif, mais un protocole de sécurité critique. La norme NF C 15-100 impose des couleurs spécifiques pour identifier la fonction de chaque fil : bleu pour le neutre, vert/jaune pour la terre, et rouge, marron ou noir pour les conducteurs de phase.
Comprendre la signification de ces indicateurs de couleur des fils permet d’éviter des erreurs potentiellement fatales. Une mauvaise identification des fils peut entraîner des conséquences dangereuses : courts-circuits, risques d’électrocution et dangers d’incendie.
Si vous travaillez avec des installations plus anciennes, vous devrez faire preuve d’une prudence supplémentaire, car les pratiques de câblage historiques utilisaient souvent des normes de couleur différentes.
Au-delà de la sécurité personnelle, le respect des pratiques de sécurité en matière de câblage garantit que vos installations restent conformes aux réglementations. Le non-respect peut annuler la couverture d’assurance et créer des problèmes de responsabilité. De plus, obtenir un certificat Consuel électricité est essentiel pour prouver que votre installation respecte les normes de sécurité.
Vérifiez toujours les couleurs des fils avant de commencer tout travail électrique.

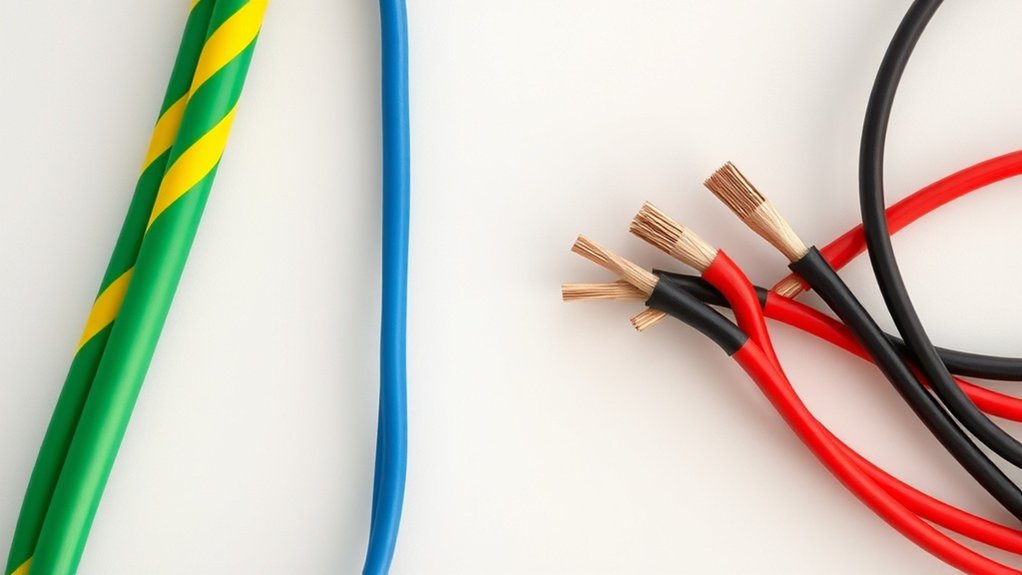

Couleurs obligatoires : Vert/Jaune, Bleu et fils de phase
La norme NF C 15-100 établit trois couleurs de fil obligatoires que vous rencontrerez dans les installations électriques conformes.
Ces couleurs standardisées ont une signification critique en matière de sécurité électrique pour maintenir la conformité.
Le fil vert/jaune rayé fonctionne exclusivement comme conducteur de terre (PE), dirigeant les surtensions électriques dangereuses en toute sécurité vers le sol.
Vous devez toujours connecter cet élément de protection correctement pour éviter les risques de sécurité.
Le fil bleu sert de conducteur neutre (N), complétant le circuit en renvoyant le courant à votre fournisseur d’électricité.
Il aide à détecter les pertes de courant potentielles dans votre système.
Les fils de phase—typiquement marron, rouge ou noir—transportent le courant électrique vers vos appareils.
Ne les confondez jamais avec les fils neutres, car une mauvaise identification peut entraîner des courts-circuits dangereux ou un risque d’électrocution.
De plus, comprendre le prix du kWh peut vous aider à gérer votre consommation d’électricité efficacement.
Évolution historique des normes de couleur des fils en France
En France, vous constaterez que les installations électriques antérieures à 1970 utilisaient le rouge pour le neutre, le vert pour la phase, et le blanc ou le gris pour la terre—un système qui contredit directement les normes modernes.
L’introduction de la NF C 15-100 en 1970 a révolutionné ces pratiques en établissant le bleu pour le neutre, le vert/jaune pour la terre, et le rouge/marron/noir pour les conducteurs de phase afin de s’aligner sur les réglementations européennes émergentes.
Vous devez reconnaître ces différences historiques lorsque vous travaillez sur des bâtiments anciens, car une mauvaise identification de ces couleurs de fils héritées peut créer de graves risques pour la sécurité lors des travaux de maintenance ou de rénovation. De plus, améliorer la performance énergétique de votre maison peut également conduire à des installations électriques plus efficaces et réduire la consommation d’énergie globale.
Pratiques de pré-normalisation
Avant l’adoption par la France des couleurs normalisées des fils électriques en 1970, un système de couleurs très différent prévalait, ce qui pourrait confondre la plupart des électriciens modernes.
Les pratiques historiques consistaient à utiliser des fils rouges pour les connexions neutres, des fils verts pour les conducteurs de phase, et des fils blancs ou gris pour les connexions à la terre — essentiellement l’inverse des normes actuelles.
Cette configuration inversée a créé une confusion de câblage lors de l’introduction de la norme NF C 15-100, qui établit le bleu pour le neutre, le vert/jaune pour la terre, et le rouge/marron/noir pour les conducteurs de phase.
Si vous travaillez avec une installation électrique antérieure à 1970, vous devrez vérifier les fonctions des fils plutôt que de vous fier uniquement aux couleurs.
L’héritage de ces systèmes obsolètes persiste dans de nombreuses propriétés anciennes en France, présentant des risques potentiels lorsque des électriciens habitués aux normes actuelles rencontrent ces configurations historiques.
Développement NF C15-100
La normalisation des couleurs des fils électriques en France a émergé à travers un processus méthodique culminant avec l’adoption de la norme NF C15-100 en 1970. Cette norme clé a révolutionné les installations électriques en établissant un code couleur cohérent qui a éliminé les ambiguïtés dangereuses des pratiques précédentes.
Avant l’impact de la NF C15-100, vous rencontriez un arrangement confus : rouge pour le neutre, vert pour la phase, et blanc ou gris pour la terre. Cette incohérence créait des risques de sécurité électrique significatifs lors de la maintenance ou des modifications.
La nouvelle norme a mis en place le bleu pour le neutre, le vert/jaune pour la terre, et le rouge/marron/noir pour les connexions de phase.
Pour les professionnels travaillant sur des systèmes électriques français, comprendre cette transition est crucial. Bien que toutes les nouvelles installations doivent être conformes à la NF C15-100, vous rencontrerez encore des systèmes antérieurs à 1970 suivant le schéma de couleurs obsolète, nécessitant une identification soigneuse pour éviter des erreurs potentiellement dangereuses.
Efforts d’harmonisation de l’UE
Lorsque les efforts de normalisation européens ont pris de l’ampleur dans les années 1980, le système de codage des couleurs électriques de la France a subi une transformation significative pour s’aligner sur les pratiques continentales plus larges.
Vous remarquerez que les conventions françaises d’avant 1970—utilisant le rouge pour le neutre et le vert pour la phase—contraignaient directement les réglementations modernes de l’UE, créant des situations dangereuses pour les électriciens travaillant au-delà des frontières.
La norme NF C 15-100 a représenté une étape cruciale vers la consistance des couleurs à travers l’Europe, établissant le bleu pour le neutre, le vert/jaune pour la terre et le rouge/marron/noir pour les phases.
Cette harmonisation a éliminé la confusion causée par les variations régionales et a amélioré la sécurité dans tous les États membres.
Lorsque vous travaillez avec des installations antérieures à ces normes, vous devez faire preuve de prudence, car les anciens bâtiments peuvent contenir un câblage qui ne respecte pas les codes de couleur actuels—une considération critique pour les projets de rénovation impliquant des systèmes électriques.
Comprendre les fils de phase : Rouge, Marron et Noir
Depuis que la sécurité électrique dépend fortement de l’identification correcte des fils, les fils de phase—colorés en rouge, marron ou noir—sont des composants cruciaux dans les systèmes électriques modernes. Ces conducteurs de couleur unie transportent le courant actif de votre tableau de distribution vers vos appareils électriques, alimentant tout dans votre maison ou votre lieu de travail.
Dans les fonctions des fils de phase, chaque couleur a une signification spécifique. Les fils rouge, marron et noir indiquent tous des conducteurs actifs, mais ils sont utilisés différemment dans diverses applications. Dans les systèmes triphasés, vous trouverez les trois travaillant ensemble pour distribuer l’énergie de manière efficace entre différentes charges.
Vous ne devez jamais manipuler ces fils lorsque les circuits sont sous tension. Des connexions incorrectes entre les fils de phase peuvent provoquer des courts-circuits dangereux ou des électrocutions.
Veillez toujours à une identification correcte avant tout travail électrique pour maintenir les normes de sécurité.
Le Fil Neutre : Pourquoi le Bleu Est Essentiel pour la Sécurité
Le fil neutre bleu sert de chemin de retour crucial dans votre circuit électrique, complétant le parcours que l’électricité doit emprunter pour fonctionner correctement. Ce fil maintient un potentiel de tension nul, permettant aux dispositifs de protection de détecter les déséquilibres de courant et de déclencher les disjoncteurs en cas de surcharge, un aspect fondamental de l’importance du fil neutre.
Conformément à la norme NF C 15-100, cette codification bleue distinctive aide à prévenir les erreurs de câblage dangereuses qui pourraient entraîner des courts-circuits ou des risques d’électrocution.
Vous constaterez qu’une identification correcte des conducteurs neutres améliore considérablement la sécurité électrique tout au long de votre installation.
Ne jamais interchanger le neutre avec les fils de phase lors de la maintenance ou de l’installation.
Des inspections régulières de vos connexions neutres et le respect strict des normes de codage des couleurs sont des mesures préventives essentielles qui protègent à la fois votre propriété et vos vies des dangers électriques.
Fonctions du Fil de Terre : Le Système de Protection Jaune et Vert
Le fil de terre rayé de jaune et de vert sert de système de sécurité critique en redirigeant les courants de défaut dangereux en toute sécurité vers la terre lors de dysfonctionnements électriques.
Vous devrez vérifier que ce fil de couleur distinctive est correctement connecté à tous les boîtiers métalliques et aux bornes appropriées dans votre installation électrique, comme l’exige la norme NF C 15-100 dans toute la France et l’UE.
Contrairement aux fils sous tension et neutres, votre fil de terre ne transporte pas de courant en fonctionnement normal, mais devient votre principale protection contre l’électrocution en cas de défaillances d’isolation.
Fonctions de sécurité clés
Instantanément reconnaissable par son motif distinctif de rayures jaunes et vertes, le fil de terre sert de principale défense contre les chocs électriques potentiellement mortels. Contrairement aux fils sous tension ou neutres, il ne transporte pas de courant lors du fonctionnement normal. Au lieu de cela, il s’active uniquement en cas de défaut, redirigeant les surcharges électriques dangereuses en toute sécurité vers la terre—loin de vous et de votre équipement.
Un entretien régulier du fil de terre est essentiel pour préserver ce système de sécurité crucial. Considérez que sur les 238 000 demandes d’indemnisation pour dommages électriques signalées en 2022, beaucoup ont résulté d’un mise à la terre inadéquate. La prévention des défauts électriques commence par s’assurer que votre fil de terre reste intact et correctement connecté à tous les composants métalliques de votre installation.
Les réglementations en matière de câblage obligatoires exigent un respect strict du schéma de couleurs jaune-vert, créant un protocole de sécurité standardisé dans tous les systèmes électriques.
Identifier les connexions appropriées
Trois fonctions critiques définissent le système de protection du fil de terre jaune-vert dans votre installation électrique.
Tout d’abord, il crée un chemin sûr pour les courants de défaut, les redirigeant vers le sol au lieu de passer par vous.
Deuxièmement, il reste inactif pendant l’opération normale, ne conduisant de l’électricité que lorsque la protection est nécessaire.
Troisièmement, il permet aux dispositifs de protection des circuits de fonctionner efficacement en cas de défaillances d’isolation.
Un entretien approprié du fil de terre nécessite une inspection régulière des connexions pour détecter la corrosion ou le desserrement.
Vous devrez vérifier que tous les composants métalliques sont correctement reliés au système de mise à la terre.
Les techniques de mise à la terre efficaces incluent l’utilisation de connexions terminales appropriées et l’assurance de chemins continus dans toute votre installation.
N’oubliez pas que des connexions inappropriées du fil de terre compromettent les normes de sécurité et augmentent les risques d’électrocution.
Votre protection dépend entièrement de ce conducteur jaune-vert apparemment insignifiant fonctionnant exactement comme prévu lorsque des défauts électriques se produisent.
Couleurs secondaires : fils orange, violet, gris et blanc
Au-delà des couleurs primaires dans le câblage électrique, les couleurs secondaires telles que l’orange, le violet, le gris et le blanc ont des fonctions spécialisées que vous devez reconnaître pour une installation et un dépannage appropriés.
Les fils orange sont généralement utilisés comme fils de voyage dans les interrupteurs à trois voies ou dans des circuits de contrôle spécialisés, tandis que les fils violets sont souvent impliqués dans des boutons-poussoirs ou des retours de lampes dans des installations complexes.
Vous trouverez des fils gris principalement dans des systèmes triphasés, fonctionnant comme phase 3 aux côtés des fils rouge et marron. Les fils blancs servent généralement de neutres, mais soyez prudent : ils peuvent parfois fonctionner comme fils sous tension dans des configurations spécifiques.
Lorsque vous travaillez avec des installations plus anciennes, rappelez-vous que les normes de codage des couleurs ont évolué. Maintenez toujours la cohérence dans votre utilisation des couleurs au sein d’un même projet pour éviter une identification dangereuse.
Une reconnaissance appropriée de ces couleurs secondaires garantit à la fois la sécurité et la fonctionnalité du système.
Normes de couleur des fils internationaux : pratiques européennes vs. pratiques mondiales
Alors que les couleurs secondaires dans le câblage électrique ont des fonctions spécifiques dans de nombreuses installations, vous rencontrerez des normes de couleur de fil entièrement différentes lorsque vous travaillerez à l’international.
En Europe, vous trouverez le bleu pour le neutre, le vert/jaune pour la terre, et le rouge/marron/noir pour les fils de phase, suivant la norme NF C 15-100 établie en 1970.
Cela contraste avec les systèmes américains, où le blanc ou le gris indique le neutre, le vert représente la terre, et le noir ou le rouge signifie les fils sous tension, sans couleurs de phase désignées.
Le système britannique utilise le marron pour la phase et le bleu pour le neutre, bien que les anciennes installations puissent ne pas être conformes aux normes actuelles.
Pour une conformité internationale et la sécurité, vous devez toujours vérifier la signification des couleurs des fils avec un multimètre lorsque vous travaillez sur des systèmes inconnus, car les normes de couleur varient considérablement d’un pays à l’autre et d’une région à l’autre.
Erreurs de câblage courantes et leurs conséquences dangereuses
Des erreurs de câblage courantes telles que des connexions de phase/neutre inversées créent des risques de choc potentiellement mortels lorsque les parties métalliques des appareils deviennent sous tension.
Vous rencontrerez des risques d’incendie sérieux lorsque des installations de câbles de mauvaise section provoquent une surchauffe des conducteurs sous charge, en particulier dans les applications à fort courant.
L’absence de fils de terre élimine des voies de sécurité critiques conçues pour déclencher des disjoncteurs lors de défauts, laissant votre système électrique vulnérable à des potentiels de tension dangereux sur les surfaces métalliques.
Connexions Hot/Neutre inversées
Bien que souvent négligées lors de l’installation, des connexions hot et neutre inversées représentent l’une des erreurs de câblage électrique les plus dangereuses que vous rencontrerez dans les environnements résidentiels et commerciaux.
Ces connexions inversées créent de graves risques pour la sécurité en énergisant les boîtiers d’appareils même lorsqu’ils sont éteints, augmentant considérablement les risques de choc.
Dans des circuits correctement câblés, le fil chaud (rouge, marron ou noir) transporte le courant tandis que le neutre (bleu) fournit le chemin de retour. Lorsqu’ils sont inversés, les appareils fonctionnent mal et les disjoncteurs peuvent ne pas se déclencher en cas de défaut, laissant des conditions dangereuses non détectées.
Cette mauvaise identification entraîne souvent des arcs électriques—un des principaux contributeurs aux 20-35 % d’incendies domestiques attribués à des problèmes électriques.
Pour prévenir ces risques, vérifiez toujours les fonctions des fils avec un multimètre avant de faire les connexions et respectez strictement les codes de couleur et les normes de câblage établis lors de vos installations.
Fils de terre manquants
Les fils de terre manquants représentent une autre menace importante pour la sécurité dans les installations électriques, dépassant peut-être les dangers des connexions inversées en termes de risque à long terme.
Sans ce composant de sécurité essentiel, votre système électrique manque de protection fondamentale contre les risques de choc lorsque des défauts se produisent.
L’importance du fil de terre ne peut être surestimée : il fournit le chemin essentiel pour que les courants de défaut se déchargent en toute sécurité dans la terre plutôt que de passer par vous ou vos appareils.
Des preuves statistiques révèlent que plus de 82,6 % des installations de plus de 15 ans présentent au moins une anomalie électrique, souvent liée à des techniques de mise à la terre inadéquates.
Cette déficience vous expose non seulement à des risques d’électrocution, mais laisse également votre équipement vulnérable aux surtensions, entraînant des réparations coûteuses.
Le respect des normes telles que la NF C 15-100 exige une mise à terre appropriée pour atténuer à la fois les dangers pour la sécurité et les risques d’incendie.
Fil de mauvaise section
Lorsque les installations électriques utilisent des conducteurs sous-dimensionnés, elles créent l’un des risques d’incendie les plus insidieux dans les bâtiments résidentiels et commerciaux.
Vous remarquerez des symptômes tels que des coupures de disjoncteurs fréquentes ou des chutes de tension inexpliquées, en particulier dans les longues installations de câbles. Ce ne sont pas de simples désagréments — ce sont des avertissements.
La surchauffe des fils se produit lorsque vous dépassez la capacité d’ampérage d’un calibre spécifique. Par exemple, utiliser un fil de calibre 14 au-delà de sa capacité de 1 440 watts crée des conditions thermiques dangereuses qui peuvent enflammer les matériaux environnants.
Le Code National de l’Électricité établit des seuils de sécurité critiques : un fil de calibre 12 ne devrait pas transporter plus de 1 920 watts.
La surcharge de circuit due à un choix de calibre inapproprié compromet l’ensemble de votre système électrique, entraînant des pannes d’appareils et une détérioration accélérée des composants.
Des inspections régulières devraient vérifier que les calibres de fils correspondent à leurs charges prévues, surtout lors de rénovations ou d’ajouts de nouveaux circuits à des systèmes existants.
Mesures de sécurité essentielles lors de la manipulation de fils électriques
Avant de toucher à des fils électriques, vous devez couper l’alimentation au tableau de distribution pour éliminer les risques d’électrocution et de court-circuit.
Vérifiez toujours que les circuits sont dé-energisés à l’aide d’un multimètre avant de procéder à toute intervention.
Familiarisez-vous avec les codes de couleur des fils standardisés : bleu (neutre), vert/jaune (terre) et rouge/marron/noir (phase) pour garantir des connexions précises.
Un équipement de sécurité approprié, y compris des outils isolés et des gants, est incontournable lors de la manipulation de composants électriques.
Des inspections électriques régulières sont essentielles, surtout pour les installations de plus de 15 ans, car 82,6 % présentent au moins une anomalie dangereuse.
N’essayez pas des câblages complexes si vous manquez d’expérience ; consulter des électriciens qualifiés permet d’éviter des erreurs potentiellement fatales.
